低氮燃气导热锅炉

设备简介

　低氮燃气导热锅炉的结构与特征

　　1,低氮燃气导热锅炉本体及管道悉数选用焊接结构,可靠性高,修补费用低.

　　2,选用波形炉胆结构,既添加了传热面积,强化了传热,也满意了炉胆受热后的自在胀大,一同也增强了炉胆的安稳性.

　　3,河北异能燃气导热油炉烟管选用螺纹结构,强化了传热效果,削减了对流受热面积的安置,使得锅炉结构紧凑.

　　4,选用自控功用杰出的******焚烧器,完结全主动化操作.

　　5,适用燃料广泛,可燃用各种液体或气体燃料.卧式燃油(气)炉主动化程度高,起停敏捷,作业******可靠;热功率高,出力安稳,负荷适应性强。

　　6..低氮燃气导热锅炉结构紧凑,体积小,占地面积少;配套辅机少,设备简略便当,设备周期短;燃料焚烧充沛,污染物排放少,能够抵达较高的环保方针.因此,是一种,低耗,低污染的绿色环保产品.是化工，纺织，印染，木业加工的产品。

1.采用湿背式内燃三回程结构，锅炉顶部带有顶盘管，******的防止了火焰直接辐射后墙，同时在紧凑的结构前提下，增加了辐射受热面积，提高了锅炉的热效率。

2.采用微正压运行，******的提高了炉膛的燃烧强度，使同容量锅炉的体积更小，同时******了锅炉炉膛、烟道的漏风，提高了锅炉的热效率。

3.采用******的EDA技术，详细计算炉体结构尺寸、烟气的流速，合理充分利用火焰和烟气换热，保证锅炉可靠工作和充分冷却，提高锅炉的热效率。

4.采用冷凝技术，******的降低了排烟的温度，提高了锅炉的热效率。

5.采用合理的结构设计和优良的耐火、保温材料，大幅降低炉体外表温度，使外表温度低于50度（高于国家标准），减少热流失，提高锅炉的热效率。

6.采用全新设计，降低燃料燃烧时的有害物质排放量，满足国家环保标准，特别是降低氮氧化物的排放量，满足国家的低氮排放标准。

7.采用多家************品牌的******燃烧器，适应各种应用场景，保证质量。

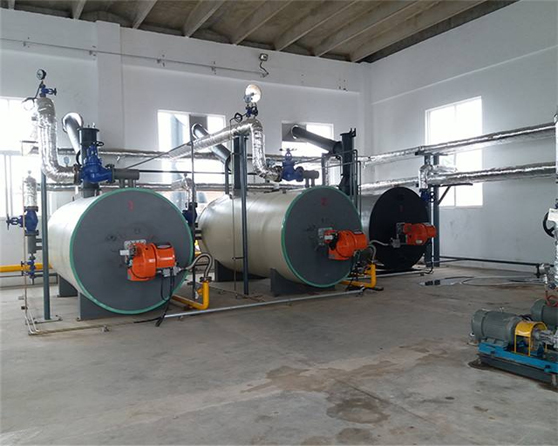

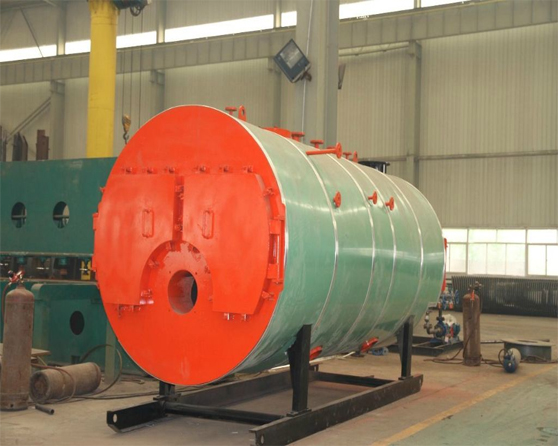

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

型号		WNS0.5-0.4(0.7) -Y(Q)	WNS0.7-0.4(0.7) -Y(Q)	WNS1-0.7(1.25) -Y(Q)	WNS1.5-1.25 -Y(Q)	WNS2-1.25 -Y(Q)	WNS3-1.25 -Y(Q)
项目	参数
额定热功率(MW)		0.5	0.75	1	1.5	2	3
额定工作压力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽温度（℃）		151（170）		170（193）	193	193	193
设计效率（%）		85%-92%
水容积（m3）		1.2	1.56	2.10	2.7	2.7	5.9
满水重量（t）		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗电功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
电源（V）		380
适用燃料		轻油、天然气、重油、城市煤气、石油液化气
计算耗量： 轻油(kg/h) 天然气(m3/h) 重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h)		34 41 35 92 14	51 62 53 138 20	65 82 70 184 26	102 123 105 276 39	136 164 140 368 52	204 246 210 552 79
长×宽×高（mm）		2650×1600 ×1700	2650×1600 ×1800	3650×1800 ×1800	5200×2300 ×2400	5200×2300 ×2400	5570×3200 ×2670
安 装 尺 寸	进/出口阀口径（mm）	50	65	65	65	65	100
	排污阀口径 （mm）	40	40	40	40	40	40
	******阀口径 （mm）	40	2×40	2×40	2×50	2×50	2×65
	烟囱口径ф （mm）	250	300	320	360	360	360
