燃气导油锅炉

设备简介

——燃气导油锅炉（燃气 / 燃油）导热油锅炉，是以燃气、燃油或乙醇为燃料，以导热油为导热载体，可作为350℃以下各种环境下的高温热源，广泛应用于各种需要进行高温加热或烘干的各行各业。本产品具有温度高、压力低、控温******热能利用率高的优点。本产品还可以选配蒸汽发生器，产生1.3MPa以下的饱和蒸汽，供用户使用。



【燃气导油锅炉结构特点】



1.采用湿背式内燃三回程结构，锅炉顶部带有顶盘管，******的防止了火焰直接辐射后墙，同时在紧凑的结构前提下，增加了辐射受热面积，提高了锅炉的热效率。

2.采用微正压运行，******的提高了炉膛的燃烧强度，使同容量锅炉的体积更小，同时******了锅炉炉膛、烟道的漏风，提高了锅炉的热效率。

3.采用******的EDA技术，详细计算炉体结构尺寸、烟气的流速，合理充分利用火焰和烟气换热，保证锅炉可靠工作和充分冷却，提高锅炉的热效率。

4.采用冷凝技术，******的降低了排烟的温度，提高了锅炉的热效率。

5.采用合理的结构设计和优良的耐火、保温材料，大幅降低炉体外表温度，使外表温度低于50度（高于国家标准），减少热流失，提高锅炉的热效率。

6.采用全新设计，降低燃料燃烧时的有害物质排放量，满足国家环保标准，特别是降低氮氧化物的排放量，满足国家的低氮排放标准。

7.采用多家************品牌的******燃烧器，适应各种应用场景，保证质量。

【燃气导油锅炉电控系统】



1. 采用西门子等******大品牌的PLC等自动化控制器做为控制核心

2. 采用******大品牌的外围组件，实现高质量的全自动控制系统

3. 实时采集******、出口的温度、压力等各种参数并在控制柜中实时集中显示

4. 通过PID等闭环控制系统，保证锅炉稳定的工作在用户设定的各种参数下

5. 监控各组数据的工作范围，对各种异常进行提醒或报警，方便用户使用和维护

6. 控制模块具有强大的扩充能力，根据客户需要，可以方便的实现群控、远程控制等多种深度应用



【燃气导油锅炉执行标准】



1.严格按照国家及行业标准对锅炉进行设计、制造、组装、实验和验收，其中包括但不限于下列标准：GB/T16507《水管锅炉》、TSG G0001《锅炉设计监察规程》、GB/T17410《有机热载体炉》、GB-50273《锅炉安装工程施工及验收规范》

2.锅炉使用的主要钢材采用20 GB/T3087，保障锅炉可靠。

3.按照NB/T47018选取焊材，锅炉炉管采用氩气保护全熔透焊接，焊缝按照NB/T47013《承压设备无损检验》进行X射线探伤和检验，锅炉总装完成后管组全部进行水压试验，保障每台锅炉的焊接质量达到标准。

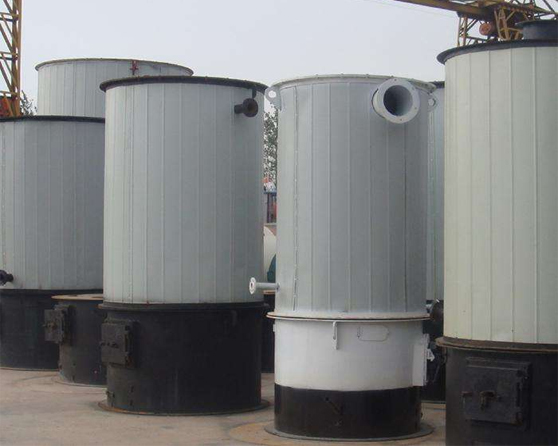

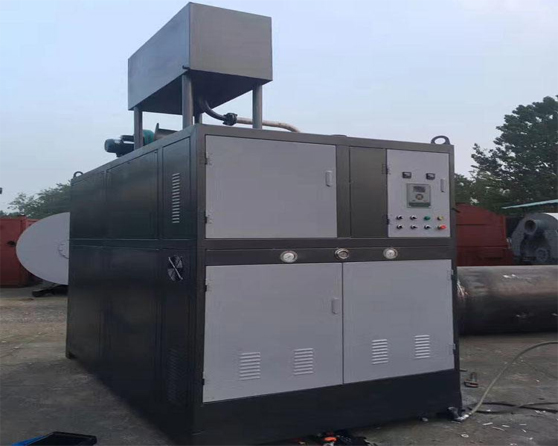

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

型号		WNS0.5-0.4(0.7) -Y(Q)	WNS0.7-0.4(0.7) -Y(Q)	WNS1-0.7(1.25) -Y(Q)	WNS1.5-1.25 -Y(Q)	WNS2-1.25 -Y(Q)	WNS3-1.25 -Y(Q)
项目	参数
额定热功率(MW)		0.5	0.75	1	1.5	2	3
额定工作压力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽温度（℃）		151（170）		170（193）	193	193	193
设计效率（%）		85%-92%
水容积（m3）		1.2	1.56	2.10	2.7	2.7	5.9
满水重量（t）		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗电功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
电源（V）		380
适用燃料		轻油、天然气、重油、城市煤气、石油液化气
计算耗量： 轻油(kg/h) 天然气(m3/h) 重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h)		34 41 35 92 14	51 62 53 138 20	65 82 70 184 26	102 123 105 276 39	136 164 140 368 52	204 246 210 552 79
长×宽×高（mm）		2650×1600 ×1700	2650×1600 ×1800	3650×1800 ×1800	5200×2300 ×2400	5200×2300 ×2400	5570×3200 ×2670
安 装 尺 寸	进/出口阀口径（mm）	50	65	65	65	65	100
	排污阀口径 （mm）	40	40	40	40	40	40
	******阀口径 （mm）	40	2×40	2×40	2×50	2×50	2×65
	烟囱口径ф （mm）	250	300	320	360	360	360
