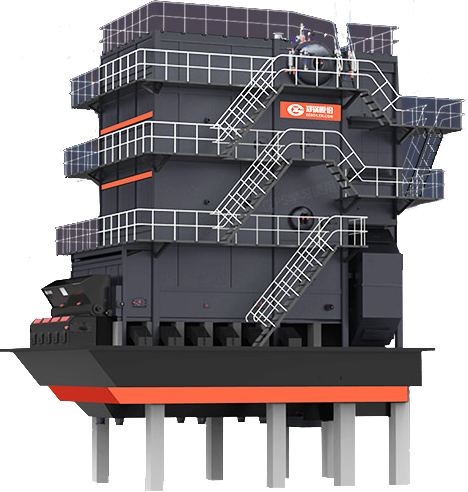

SHL型链条炉排锅炉

设备简介

SHL系列散装链条炉排燃煤锅炉基本结构由上锅筒、下锅筒、水冷壁、对流管束、省煤器、空气预热器等部件组成。锅炉前部由水冷壁组成炉膛，并由前后水冷壁构成前后水冷拱，上下锅筒之间设置对流管束，管束设有横向隔板，使烟气横向冲刷流动，锅炉尾部布置省煤器和空气预热器。

SHL锅炉炉排采用双层或单层布置的结构形式，更好地满足了用户的实际需求。在锅炉对流管束和省煤器受热面部位预留了吹灰器接口，对特殊燃料（尤其粘结性强的）可采取必要手段，防患未然。燃烧设备采用鳞片式链条炉排，分仓室通风结构，调节灵敏。燃烧系统运行稳定，煤种适应性强，加之自身具有的旋风除尘功能，使锅炉的排烟黑度和原始排尘浓度均符合环保要求。

常用吨位：10吨shl链条锅炉、15吨SHL链条炉排锅炉、20吨SHL链条炉、25吨链条燃煤锅炉、30吨SHL燃煤锅炉、35吨SHL链条炉排燃煤锅炉

性能优势

1、**倒“α”型炉拱技术：前拱高而短，后拱低而长，增加烟气在炉膛内燃烬时间，提高燃烧效率。

2、特色二次风设计：**改善炉内空气动力场，颗粒引向前拱，提高燃料适应性和利用率。

3、鳞片式炉排片结构：不漏煤、通风均匀、自动清灰、拆装方便。

4、双侧给风设计：燃烧调整方便，**降低炉排漏风，运行稳定可靠，大大提高燃烧效率。

5、超高炉膛结构设计：烟气上行速度～3m/s，烟气停留时间3～4秒，进一步提高燃烧效率0.5%。

6、膜式壁结构：水冷壁采用膜式壁结构，密封性好，锅炉漏风少，排烟损失大大减少。

7、**水循环系统：水循环自然循环加引射，水循环**可靠，启动迅速，无需停电保护。

8、水冷拱结构：保证炉膛的密封性，提高锅炉热效率。

技术参数

型号规格	额定蒸发量(t/h)	额定蒸汽压力(MPa)	额定蒸汽温度(℃)	给水温度(℃)	设计燃料	出厂方式
SHL10-1.25-AⅡ	10	1.25	194	105	Ⅱ类烟煤	散装
SHL10-1.6-AⅡ	10	1.6	204		Ⅱ类烟煤	散装
SHL10-2.5-AⅡ	10	2.5	226		Ⅱ类烟煤	散装
SHL10-2.5/400-AⅡ	10	2.5	400		Ⅱ类烟煤	散装
SHL15-1.25-WⅢ	15	1.25	194		Ⅲ类无烟煤	散装
SHL15-2.5/400-WⅢ	15	2.5	400		Ⅲ类无烟煤	散装
SHL20-1.25-AⅡ	20	1.25	194		Ⅱ类烟煤	散装
SHL20-1.6-WⅢ	20	1.6	204		Ⅲ类无烟煤	散装
SHL20-2.5-AⅡ	20	2.5	226		Ⅱ类烟煤	散装
SHL35-1.25-AⅡ	35	1.25	194		Ⅱ类烟煤	散装
SHL35-1.6-AⅡ	35	1.6	204		Ⅱ类烟煤	散装
SHL40-1.25-AⅡ	40	1.25	194		Ⅱ类烟煤	散
