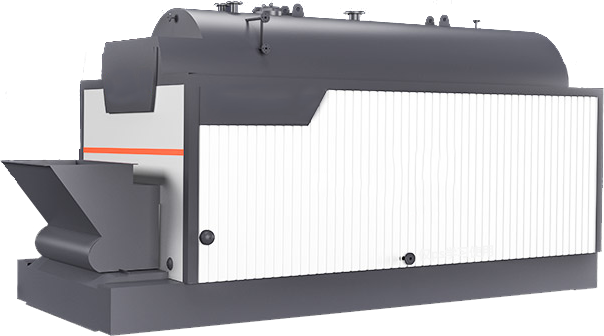

DZL型链条炉排锅炉

设备简介

以“两翼烟道技术”为核心的DZL型两翼烟道快装水火管链条炉排锅炉成功解决了快装水火管链条炉排锅炉多年存在的锅筒底部易产生鼓包、高温区管板易产生裂纹两大技术难题，是一项划时代的技术创举，被誉为80年代**锅炉行业七大新技术之一，成为***水火管快装链条炉排锅炉的标杆。截至目前，**所有锅炉生产厂家生产的水火管快装链条炉排锅炉均源于此项技术，因其技术成熟、性能优越，30年来一直未被超越。

锅炉大件（主要是上本体和下部底座）在厂内已组装完毕，用户锅炉大件（主要是上本体和下部底座）就位后，只需完成各接口和辅机及管路系统即可运行。DZL系列采用轻型链带式炉排，自动化程度高，配有除尘设备，环境污染少，具有良好的综合经济技术指标，深受广大消费者的好评。

常用吨位：2吨DZL链条锅炉、4吨dzl链条炉排锅炉、6吨单锅筒链条炉、10吨链条炉排蒸汽锅炉

性能优势

1、原始排尘浓度低：采用高效节能强化燃烧技术，且设计有大容积炉膛和燃烬室。

2、动力输出充足：中隔墙结构，利于飞灰燃烬，增加烟气行程，增加燃烬室传热。

3、特色布置刷新能效：**的螺纹烟管结构，传热系数高，散热损失小，效率远高于同类产品。

4、攻克鼓包难题：两侧集箱上的部分上升管拉向炉膛，新颖炉膛结构避免“鼓包”缺陷。

5、快速升温：大量高效传热螺纹烟管置于锅壳，升温时间约比水管锅炉缩短1/3。

6、管板可靠耐用：采用拱型管板，加装隔板，将改善此处水循环，使前管板得到充分冷却。

7、锅炉房投资低：在同容量炉型中外形尺寸*小，锅炉房投资至少降低1/3且适用老的锅炉房改建扩容。

8、停电自保护：自然循环使水冷壁不汽化，无需采用专门保护措施便可防止损坏事故。

技术参数

蒸汽锅炉	型号	*大运输尺寸			*大外形尺寸			料斗	主汽阀	*大运输重量	燃料
	单位	L	W	H	L	W	H	（M）	（m）	（t）
快装链条锅炉	DZL2-1.0	5200	2100	3492	7430	2700	4700	1970	3892	19.3	Ⅱ类烟煤 AⅢ类烟煤 贫煤 Ⅲ类无烟煤 等
	DZL2-1.25	5200	2100	3492	7430	2700	4700	1970	3892	19.4
	DZL4-1.6	6110	2510	3380	7900	3060	4745	1970	3780	32.8
	DZL6-1.6	7150	2600	3528	8870	3650	6030	1806	3828	39.3
	DZL8-1.25	8460	3100	4535	11050	3300	4600	2580	4535	50.2
	DZL8-1.6	8460	3100	4535	11050	3300	4600	2580	4535	50.9
