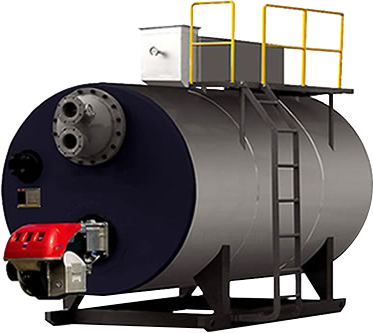

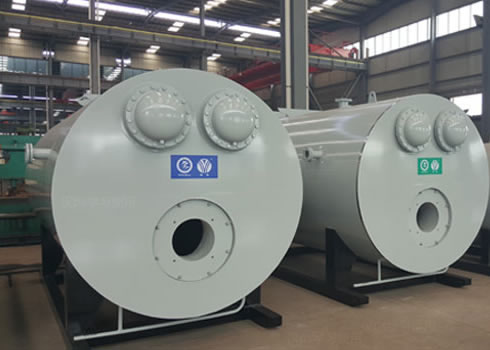

燃油（气）真空热水锅炉

设备简介

燃油（气）系列真空热水锅炉的全称叫做真空相变锅炉，注意两个名词，一个是真空，一个是相变。真空锅炉是在封闭的炉体内部形成一个负压的真空环境，在机体内填充热媒水，通过燃烧或其它方式加热热媒水，再由热媒水蒸发、冷凝至换热器上，再由换热器来加热需要加热的水。中国**台真空锅炉诞生地。

真空热水锅炉供应不同温度、不同用途的热水，如中央空调用水、卫生热水、工艺热水等。真空锅炉的下半部结构与普通锅炉一样，由燃烧室与传热管组成；其下半部装有热媒介（炉水），上部为真空汽室，其中插入了U型管（或直管型）热交换器。由于锅炉整体是在负压状态下运行，故****。

真空热水锅炉的炉内的热媒介（炉水），在锅炉运行的全过程中，不进、不出、不增、不减，只封闭在锅炉的真空室内，在锅炉的传热管与热交换器之间传递热量。

炉内的热媒介是完全脱氧的纯净水，无腐蚀，无水垢，使锅炉寿命长达20多年甚至更长。综上所述，具有如此性能的锅炉，其自然的发展趋势就是替代传统的锅筒式与锅壳式锅炉。

性能优势

1、锅炉本体：真空相变锅炉本体的燃烧加热部分采用**Q245板材及20#钢管材。优点是大燃烧室，锅炉炉膛热负荷小。受热面积大，体积小，结构紧凑，而且容水量小，升温速度快。加之在上部连为一体的负压蒸发室，性能稳定，运行可靠。由于负压蒸发室空间较大，插入的换热器，可根据用户的需求制造。一般卧式锅炉均采用直管型换热器，两端封头和接管可以拆卸，方便用户维护保养，清洗换热器水管。

2、换热器的制造与构造：换热器采用不锈钢材质，以管束方式插入负压蒸发室内，两端用法兰连接。其优点：拆卸方便，更换简单、不易腐蚀、便于保养清洗，经久耐用。

3、自动化控制：控制部分选用**控制器，触摸屏控制系统，自动检测炉水温度，出水温度；自动检测燃烧器和炉体内部的故障；通过程序设定可控制燃烧时间；能够正确地根据负荷的变化，自动调整燃烧全过程，减少因负荷的变化引起的启动与停止的次数，使锅炉正常的运行，减少启停时吹扫热的损失。

4、燃烧设备：由于真空相变锅炉的特殊设计，根据燃料类型及用户需求，通过专用安装板，可配置各种**、国产的燃油、燃气燃烧器。

5、高效节能：采用高效真空热水锅炉技术，锅炉在真空状态下运行，沸点低，汽化潜热（凝结潜热），**地提高了热效率，换热性能好，锅炉三回程湿背式设计，**的提高辐射和对流换热面积，锅炉的热效率高达95%。

6、机组负压运行，**可靠：机组真空运行，热媒处于真空状态，不存在膨胀、爆炸的危险。炉体内储有恒量的热媒水，没有干烧的危险。多重自动保护装置，具有其他锅炉无法比的**性。

7、无腐蚀、不结垢、使用寿命长：热交换器采用不绣钢材质，一次性注入人的热媒水在封闭状态下运行，无腐蚀，不结垢，使用寿命比普通锅炉延长进二倍长达寿命30年之久。

8、机型丰富，一机多用：立式、卧式、燃油、燃气、甲醇、水管、烟管多种jixing 可供用户自由选择，热交换器与集箱分离，采暖水、热水的负荷可根据需要随时切换，满足用户使用中对采暖水和清洁热水的不同要求，确保热水清洁稳定。

9、体积小，安装简便：模块化设计，高性能换热组件，机组体积小，使产品易于运速、安装。在小空间内，多台机组可并联使用。

10、与众不同的环保功能：采用高性能燃烧器，回焰式结构设计，燃料充分燃烧，各项环保指标达到国家旅游区排放标准。

11、免除了繁杂的报批手续：机组处于真空状态下运行，简化了压力窗口的报检、年审等手续，操作工无需持证。

技术参数

项目/型号		ZKW0.7-8560-Y(Q)	ZKW1.05-8560-Y(Q)	ZKW1.4-8560-Y(Q)	ZKW1.75-8560-Y(Q)	ZKW2.1-8560-Y(Q)	ZKW2.8-8560-Y(Q)	ZKW3.5-8560-Y(Q)
热媒水容量（L）		410	520	568	700	830	980	1250
额定发热量（MW/h）		0.7	1.05	1.4	1.75	2.1	2.8	3.5
额定发热量		60	90	120	150	180	240	300
燃料耗量	轻柴油（Kg/h）	64	96	128	160	192	256	320
	重油（Kg/h）	67.3	100	134	168	202	269	363
	天然气（m³/h）	165	116	155	193	232	310	387
	城市煤气（m³/h）	77	247	330	412	494	659	824
	液化气（m³/h）	29	44	58	73	88	117	146
换热器	材质/结构	不锈钢；直行管
	工作压力（MPa）	1.0
取暖专用	*大发热量	36	54	72	90	108	144	180
	温水循环量	36	54	72	90	108	144	180
	压力损失	2.2	3.0	2.0	2.6	2.5	3.5	3.3
	取暖出口（DN）	65	80	80	100	125	125	133
	供暖面积（㎡）	6000	9000	12000	15000	18000	24000	30000
热水专用	*大发热量	24	36	48	60	72	96	120
	供热水量（m³/h）	6	9	12	15	18	24	30
	热水温度	50
	压力损失	2.0	0.6	1.5	1.8	1.5	1.8	2.0
	出水口径（DN）	40	65	65	80	100	100	125
电压	电压（V）	220/380
	总耗电量	2.2（2.6）	3.7（4.1）	5.0（6.5）	7.5（9）	11（2.5）	15（16.5）	18.5（20）
	鼓风机耗电量	2.2	3.7	5.0	7.5	11	15	18.5
	油泵耗电量	0.4	0.4	1.5	1.5	1.5	1.5	1.5
尺寸	烟囱直径（mm）	350	350	400	450	500	550	600
	长（m）	2700	3200	3400	4050	4700	4900	5500
	宽（m）	1365	1365	1600	1600	1600	1800	2020
	高（m）	2345	2400	2500	2580	2580	2630	2700
